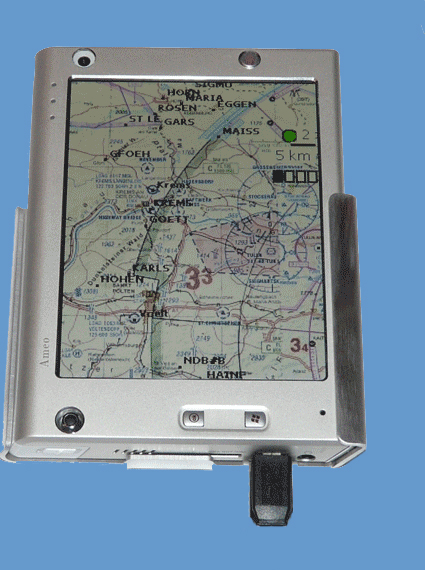

PDA Halterung mit Anschluss über SUB-D Stecker an die externe DC/DC Wandlerbox.

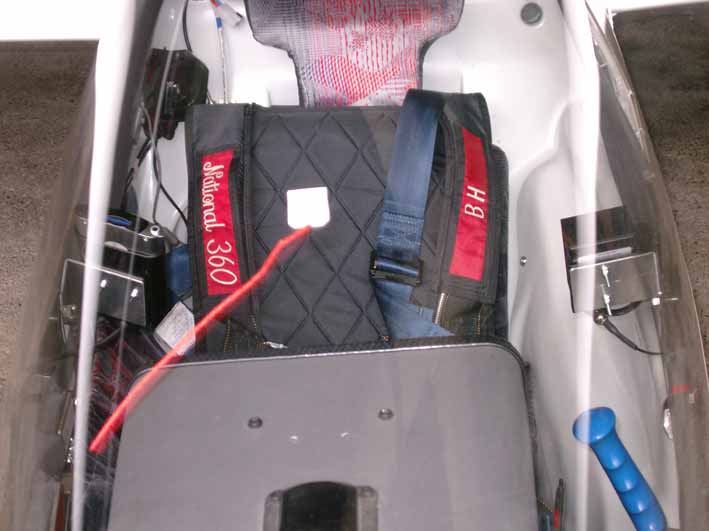

Oben dargestellt ist die Montage in meiner DG 303 mit externer DC/DC Wandlerbox und ZS1-GP941 als Signalgeber. Die Wandlerbox ist im Pilz untergebracht. Die Kabel wurden am Haubenrahmen entlang geführt.

NEU:
Es kann auch FLARM als Signalquelle direkt angeschlossen werden. FLARM wird dann von der
DC-DC Wandlerbox mit 12 Volt versorgt.

Mit der Umschaltbox oder dem Drehschalter kann man zwischen dem ZS1/GP941 und FARM NMEA Signal umschalten.
Über diese Umschaltbox oder Drehschalter kann ich auch den GP941 direkt mit dem
PDA - pocket*Strepla (ps*Connect) - auslesen. Auch kann mit dem Drehschalter die Kommunikation zwischen PDA und ZS1 hergestellt werden (Update der Lufträume, Firmware usw.)

Als Alternative zum Logger kann ich auch eine GPS Mouse über den DC/DC Wandler anschließen. Die GPS Mouse wird dann von der Wandlerbox mit Strom  (5 Volt) versorgt.

Mit pocket*StrePla kann der GP940/GP941 ausgelesen bzw. Deklarationen in den Logger geschrieben werden.

Horst Baumann
www.horst-baumann.at
eMail: horst.baumann@aon.at

Wien, 04.01.2006
